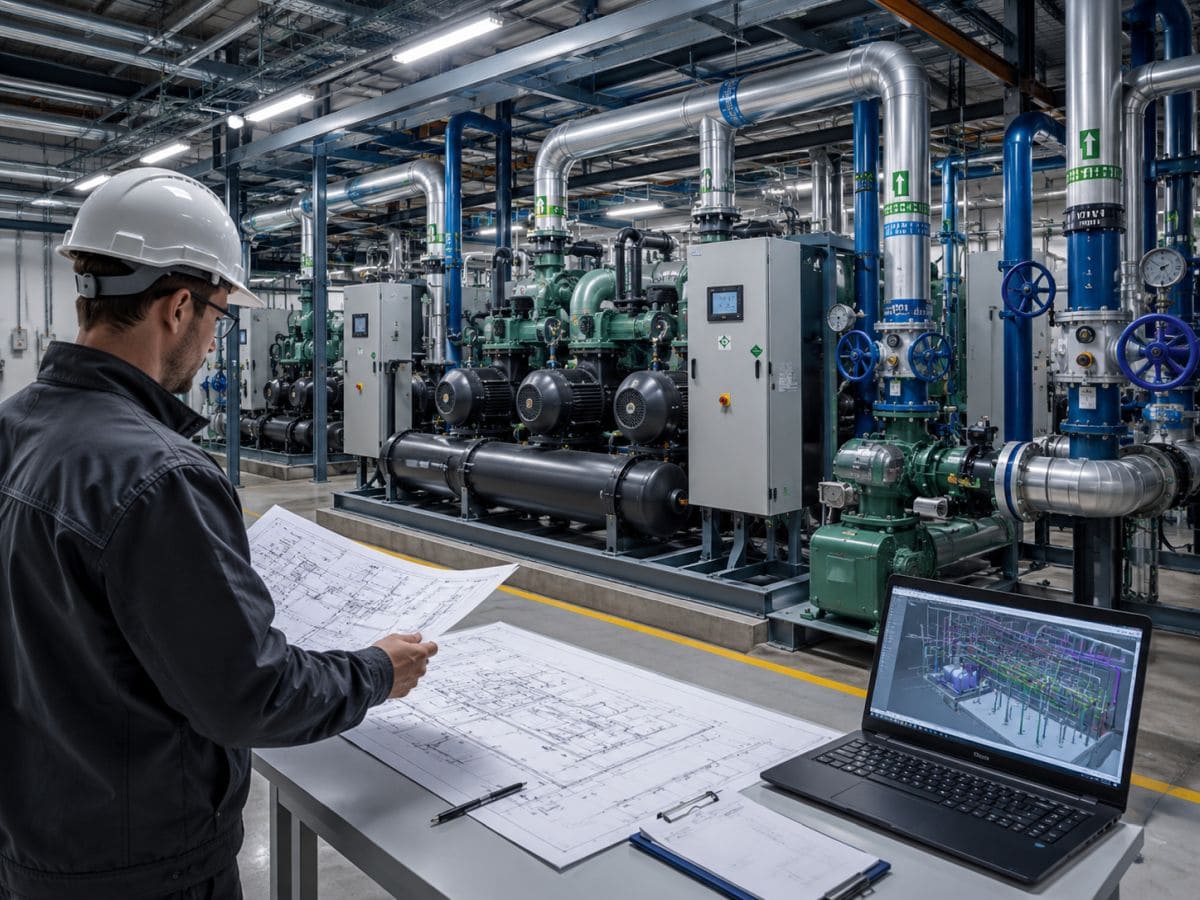

Проектировать системы холодоснабжения для промышленных предприятий сложнее, чем для гражданских объектов. Для производства характерны высокие динамические нагрузки, жесткие требования к стабильности температур и резервированию. На производство холода уходит до 25 % всех энергозатрат предприятия. Качественный проект обеспечит отказоустойчивость и экономичность системы, тогда как ошибки на начальных этапах приводят к простоям, падению производительности и крупным финансовым потерям.
Классификация систем холодоснабжения
Системы холодоснабжения решают множество различных задач — от кондиционирования воздуха в помещениях до охлаждения агрессивных технологических сред (например, продуктов нефтепереработки и нефтехимии, сжиженных газов, кислот и щелочей), повышения эффективности конденсации и теплообмена на различных узлах технологических установок и т. д. В зависимости от этого выбирают оптимальное для решаемой задачи и наиболее безопасное техническое решение, а также разные подходы к проектированию. На их базовых отличиях и основана наиболее распространенная классификация систем холодоснабжения.
По способу теплосъема («передачи холода»)
- Непосредственное (прямое) охлаждение. Хладагент (например, фреон или аммиак) подается непосредственно в теплообменник, охлаждающий целевую среду. Этот метод отличается простотой схемы и предполагает использование сплит-систем и компрессорно-конденсаторных агрегатов. Его недостатки — ограниченная протяженность трасс и сложное управление на больших объектах.
- Промежуточное охлаждение. Наиболее распространенная схема для промышленных объектов. Хладагент охлаждает промежуточный теплоноситель (например, воду или водно-гликолевый раствор) в испарителе чиллера. Охлажденный теплоноситель по системе трубопроводов подается к потребителям — воздухоохладителям приточных установок, фанкойлам, теплообменникам технологического оборудования и т. д. Такая схема обеспечивает гибкость, позволяет проектировать сложные и протяженные системы, гарантирует высокий уровень безопасности и хорошую управляемость.
По принципу работы холодильной машины и типу хладагента
Выбор оптимального термодинамического цикла и рабочего тела — ключевые решения, определяющие энергоэффективность системы, объем капитальных затрат, уровень безопасности, выбор материала трубопроводов, требования к режиму обслуживания и квалификации персонала. В промышленном охлаждении применяют две основные группы решений, которые принципиально различаются по способу привода рабочего цикла: парокомпрессионные и абсорбционные холодильные машины.
Парокомпрессионные (компрессионные) системы
Парокомпрессионные (компрессионные) системы — наиболее распространенный тип, циркуляцию и сжатие хладагента обеспечивает механическая энергия компрессора. В зависимости от масштаба объекта и требуемого диапазона мощностей применяются различные типы компрессоров:
- Винтовые компрессоры. Доминируют в сегменте мощностей от 100 до 1000 кВт и выше благодаря высокой надежности, плавного управления производительностью и способности работать в тяжелых режимах с большим перепадом давлений. Широко используются на НПЗ, в нефтехимии и на крупных холодильных складах.
- Спиральные (скролльные) компрессоры. Применяются в системах средней и малой мощности (до 100–150 кВт), в составе модульных чиллеров. Отличаются низким уровнем вибрации и шума и высокой эффективностью в режиме частичных нагрузок, что делает их предпочтительным выбором для коммерческих объектов и ЦОД.
- Поршневые компрессоры. Хотя их доля на рынке снижается, они по-прежнему востребованы в специфических нишах, требующих высокого давления нагнетания или работы с хладагентами с низкой критической температурой. Сохраняют актуальность для аммиачных систем малой и средней производительности.
- Центробежные (турбокомпрессоры). Применяются в диапазоне мощностей от 500–700 кВт до нескольких МВт, преимущественно в системах с водяным охлаждением конденсатора. Отличаются высокой эффективностью и компактностью, однако критичны к стабильности гидравлического режима и качеству электроснабжения.
Отдельной инженерной задачей является выбор типа хладагента для компрессионной системы. Он определяет материал трубопроводов, правила безопасности, конструкцию оборудования и экологический профиль установки. Современные хладагенты подразделяются на две основные категории: синтетические и природные.
Синтетические (фторсодержащие) хладагенты (фреоны) — наиболее универсальная группа, включающая такие вещества, как R134a, R407C, R410A, а также более современные R1234ze и R1234yf с низким потенциалом глобального потепления. Фреоновые системы обычно не требуют специальных мер по взрывобезопасности, позволяют использовать стандартные медные трубки и паяные соединения. Они предпочтительным для ЦОД, торговых центров, общественных зданий и объектов пищевой промышленности средней мощности. С учетом экологических требований и поэтапного вывода из оборота хладагентов с высоким GWP, на стадии проектирования необходимо оценивать перспективу перехода на альтернативные составы или природные хладагенты.
Природные хладагенты — группа, включающая аммиак (R717), пропан (R290), диоксид углерода (R744) и углеводороды. Их применение регламентировано отдельными нормативными актами и требует соблюдения специальных мер безопасности, но позволяет существенно снизить экологический след предприятия и часто — эксплуатационные затраты.
- Аммиак (R717) — классический промышленный хладагент с выдающимися термодинамическими свойствами и нулевым GWP. Однако его токсичность и взрывоопасность в определенных концентрациях накладывают жесткие ограничения: запрет на использование медных и латунных труб (аммиак вызывает коррозию цветных металлов), применение только стальных бесшовных труб с электросварными соединениями, а также обязательное оснащение помещений газоанализаторами и системами аварийной вентиляции. Проектирование аммиачных систем требует соблюдения специальных правил безопасности и допусков СРО. Несмотря на все эти сложности, аммиак остается безальтернативным выбором для крупных холодильных складов и производств с тепловыми нагрузками от 1 МВт и выше.
- Пропан (R290) и другие углеводороды — высокоэффективные хладагенты с нулевым GWP, относящиеся к классу А3 (сильновоспламеняющиеся газы). Их применение ограничено требованиями к взрывозащите: длина трасс лимитируется производителем, электрооборудование должно быть во взрывозащищенном исполнении, а все металлические части трубопроводов — заземлены для отвода статического электричества. Основная ниша — автономные холодильные агрегаты малой и средней мощности в коммерческом и пищевом секторах, а также в системах тепловых насосов.
- Диоксид углерода (R744) рассматривается отдельно в силу уникальной термодинамики — его цикл может быть как докритическим (для низкотемпературного охлаждения), так и транскритическим при высоких температурах окружающей среды. Этот хладагент выделяют в самостоятельный подраздел (см. далее) ввиду кардинальных отличий в конструкции, проектировании, монтаже и эксплуатации систем охлаждения.
Абсорбционные холодильные машины
Абсорбционные холодильные машины занимают обособленную нишу. В отличие от компрессионных, они используют тепловую энергию (пар, горячую воду, сбросное тепло газопоршневых установок, выхлопные газы) для привода термохимического цикла с бинарным раствором (обычно бромид лития — вода или вода — аммиак). Такое решение позволяет разгрузить электросети и утилизировать вторичные тепловые ресурсы, что дает существенный экономический эффект на предприятиях с избытком дешевого тепла. Однако проектирование абсорбционных систем сопряжено с высокими капитальными затратами, крупными габаритами оборудования, сложностью вакуумных систем и относительно низким коэффициентом преобразования (COP 0,7–1,2), что ограничивает их применение проектами, интегрированными с когенерацией или промышленными ТЭЦ.
По температурному диапазону испарения
Помимо классификации по типу хладагента, системы различают по температурному диапазону испарения, что определяет назначение и конструктивное исполнение испарителей:
- Высокотемпературные (чиллеры) — испарение в диапазоне от +5 до +15 °C, предназначены для кондиционирования и технологического охлаждения сред.
- Среднетемпературные — испарение от –10 до +5 °C, используются на холодильных складах и пищевых производствах.
- Низкотемпературные — испарение от –25 до –50 °C, востребованы в нефтехимии, при сжижении газов и в криогенной технике.
На крупных промышленных объектах нередко применяют многотемпературные схемы, где один холодильный агрегат или компрессорная станция обеспечивают несколько уровней кипения, что позволяет минимизировать энергозатраты и число установленных машин. Проектирование таких систем требует высокой квалификации и использования математического моделирования для оптимизации промежуточных отборов хладагента и подбора ресиверов.
По архитектуре
Системы могут бытьцентрализованными (один мощный чиллер обслуживает множество потребителей) илидецентрализованными (несколько независимых агрегатов для разных зон). Комбинированные решения, например, гибридные схемы с чиллером, градирней и драйкулером, позволяют максимально использовать потенциал естественного охлаждения (фрикулинга) в переходные периоды и холодные сезоны, что значительно повышает общую энергоэффективность системы.
Транскритические системы холодоснабжения на основе CO₂ (R744)
Их главное отличие от классических фреоновых систем обусловлено свойствами диоксида углерода. CO₂ имеет низкую критическую точку: температура Tc = 31,1 °C, давление Pc = 7,39 МПа. Если летом на улице теплее +31,1 °C, сконденсировать хладагент привычным способом невозможно. Поэтому в транскритическом цикле на стороне высокого давления газ не конденсируется, а переходит в сверхкритическое состояние (плотный флюид). Вместо конденсатора здесь используетсягазоохладитель (gas cooler). В нем тепло отводится при постоянном снижении температуры без фазового перехода (без превращения газа в жидкость).
Особенности работы и компоненты:
- Высокое давление: рабочее давление нагнетания достигает 10–14 МПа и выше.
- Базовая схема включает компрессор, газоохладитель, расширительный вентиль и испаритель.
- Энергоэффективность: для её повышения в схему часто добавляют внутренний рекуперативный теплообменник (IHX).
Преимущества систем на R744:
- Экологичность: нулевой потенциал разрушения озонового слоя (ODP = 0) и минимальный потенциал глобального потепления (GWP = 1).
- Компактность: высокая объемная холодопроизводительность CO₂ позволяет использовать компрессоры и трубопроводы меньшего размера.
Сложности и вызовы при проектировании:
- Прочность оборудования: сверхвысокое давление требует применения специальных высокопрочных материалов и арматуры.
- Специфика монтажа: для труб необходимы особый инструмент и пайка твердыми припоями с высоким содержанием серебра.
- Падение эффективности в жару: при высоких температурах воздуха холодильный коэффициент COP транскриптического цикла снижается. Чтобы вернуть эффективность, используют сложные схемные решения — эжекторы, двухступенчатое сжатие или механическое переохлаждение.
Несмотря на сложности, технология активно внедряется в коммерческом и промышленном секторах. В России ведутся активные разработки и исследования CO₂-систем. Технология наиболее востребована в среднетемпературном охлаждении (например, в супермаркетах) и является главной альтернативой традиционным хладагентам на объектах с жесткими экологическими требованиями.

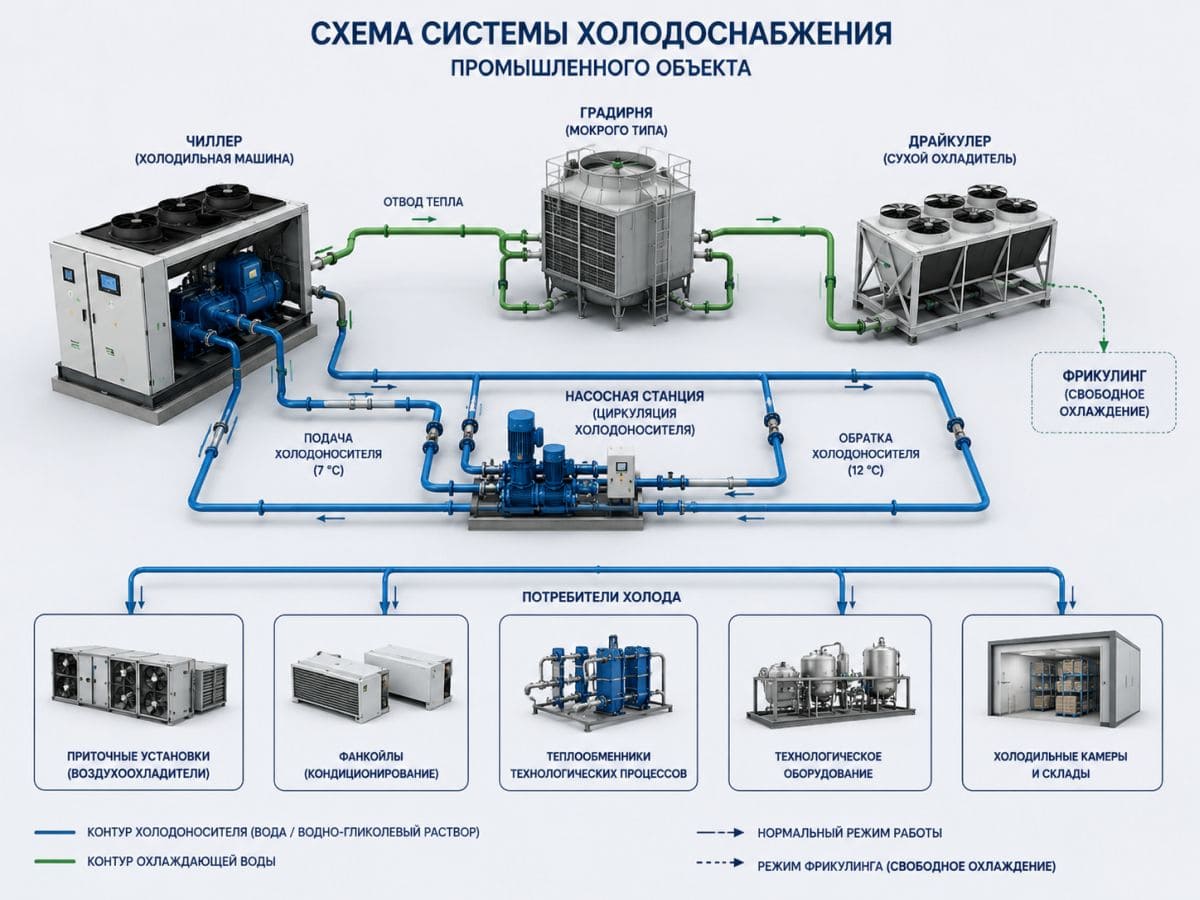

Основные элементы систем холодоснабжения
Любая система холодоснабжения представляет собой совокупность взаимосвязанного оборудования, которое проектируется и работает как единый комплекс.
- Компрессоры создают перепад давления для циркуляции хладагента. В промышленных системах применяются различные типы компрессоров (см. выше), их выбор влияет на энергоэффективность, надежность и особенности технического обслуживания.
- Конденсаторы — устройства для отвода тепла от сжатого хладагента в окружающую среду. Бывают нескольких типов:
- С воздушным охлаждением. Наиболее простые, не требуют водоснабжения, но их эффективность зависит от температуры наружного воздуха. Для эффективной работы нужна большая площадь теплообмена, поэтому конденсаторы громоздкие, сложно устроены и нуждаются в очистке.
- С водяным охлаждением. Более компактные и энергоэффективные, но требуют подключения к системе оборотного водоснабжения с градирнями и сложной водоподготовкой.
- Испарительные. Гибридный тип, где эффективность повышается за счет распыления воды на поверхности конденсатора.
- Испарители — теплообменники, где жидкий хладагент кипит, отбирая тепло у охлаждаемой среды (теплоносителя или непосредственно воздуха).
- Терморегулирующие вентили (ТРВ) или электронные расширительные вентили (ЭРВ) — дозируют подачу хладагента в испаритель, поддерживая оптимальный режим работы системы.
- Чиллеры (холодильные машины) — завершенные агрегаты, включающие компрессор, конденсатор, испаритель и систему автоматики. Чиллер является центральным источником холода.
- Градирни (охладительные башни) — используются для охлаждения воды в системах оборотного водоснабжения, отводят избыточное тепло в атмосферу за счет испарения. Могут быть открытого (испарительные) или закрытого типа.
- Драйкулеры (сухие градирни) — предназначены для охлаждения жидкости атмосферным воздухом без испарения, что исключает потери воды и риски, связанные с химической обработкой. Широко применяются в схемах фрикулинга.
- Фанкойлы — внутренние блоки, состоящие из теплообменника и вентилятора. Охлаждают воздух в помещении, прогоняя его через теплообменник с циркулирующим холодоносителем.
- Насосные станции — обеспечивают циркуляцию холодоносителя по трубопроводам. В проектах, как правило, предусматривается резервирование насосов.
- Системы автоматики и управления (АСУ) — интеллектуальные системы, отвечающие за поддержание заданной температуры, управляющие работой всех компонентов и обеспечивающие защиту от аварий.
Нормативные документы и стандарты
Проектирование систем холодоснабжения в России регламентируется комплексом нормативно-правовых актов и стандартов, обязательных для исполнения.
Основополагающие градостроительные нормы:
- Градостроительный кодекс РФ устанавливает общие юридические требования к проектированию, экспертизе проектной документации и инженерным изысканиям.
- Постановление Правительства РФ № 87 «О составе разделов проектной документации...» определяет структуру проекта, содержание текстовой и графической частей (включая подразделы по холодоснабжению в составе инженерных сетей).
Отраслевые своды правил (СП):
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»: ключевой документ, содержащий обязательные требования к резервированию оборудования, классификации и применению хладагентов, размещению холодильных центров и показателям их энергоэффективности.
- СП 525.1325800.2023 «Теплонасосные системы теплохладоснабжения. Правила проектирования»: регламентирует расчет и проектирование современных систем на базе парокомпрессионных тепловых насосов, совмещающих функции отопления и кондиционирования.
Правила промышленной безопасности (Ростехнадзор):
Стандарты оформления и квалификации:
- ГОСТ Р 21.101-2026 «СПДС. Основные требования к проектной и рабочей документации» определяет правила оформления чертежей, схем и текстовых материалов (введен взамен устаревшего ГОСТ Р 21.101-2020).
- СТО НОПРИЗ — стандарты национального объединения проектировщиков, задающие внутренние алгоритмы, правила ведения расчетов и детализации проектных решений.
- Профессиональный стандарт «Специалист по проектированию систем холодоснабжения» (Приказ Минтруда РФ от 22.04.2021 № 269н) закрепляет требования к квалификации, обязанностям и уровню ответственности инженеров-проектировщиков.
Экологические нормы и ограничения:
Исходные данные для проектирования:
- Тепловые нагрузки — суммарное количество тепла, которое необходимо отвести от объекта. Расчет ведется на основе данных о тепловыделении технологического оборудования, теплопритоков через ограждающие конструкции, от солнечной радиации, от людей и освещения.
- Требуемые температуры и режимы работы — определяются технологическим регламентом.
- Климатические параметры площадки строительства: данные о температуре наружного воздуха, его влажности, количестве солнечных дней в году и пр.
- Характеристики электро- и водоснабжения: доступная мощность, напряжение, наличие резервных источников питания, источник и качество воды для систем оборотного водоснабжения (для градирен).
- Уровень надежности — Tier для ЦОД или категория надежности для промышленности. Определяет требования к резервированию.
- Режим работы системы — круглосуточная или сезонная, необходимость плавного регулирования мощности.
Этапы проектирования систем холодоснабжения:
- Разработка и согласование задания на проектирование (ТЗ).
- Сбор и анализ исходной информации. Включает инженерные изыскания, аудит существующих систем, изучение технологического регламента.
- Расчет тепловых нагрузок и гидравлический расчет. Основы для выбора мощности оборудования и диаметров трубопроводов.
- Выбор принципиальной схемы. Определение типа системы, выбор хладагента и холодоносителя, количества температурных уровней (изотерм кипения), принятие решения о применении фрикулинга.
- Разработка объемно-планировочных решений и размещение оборудования. Определение мест установки холодильных центров, градирен, наружных блоков с учетом требований к обслуживанию, шумовым характеристикам и безопасности.
- Расчет и подбор оборудования. Выбор конкретных моделей чиллеров, компрессоров, насосов, теплообменников с обеспечением необходимого резервирования.
- Проектирование трубопроводов и обвязки. Разработка схем прокладки трасс с выполнением теплоизоляционных расчетов, расчет компенсации тепловых расширений.
- Разработка системы автоматизации, создание логики управления.
- Выпуск проектной документации стадии «П», в т. ч. для передачи на экспертизу.
- Разработка рабочей документации стадии «Р». Подготовка детальных чертежей, схем и спецификаций для проведения строительно-монтажных работ
Особенности проектирования для различных отраслей
- Нефтеперерабатывающие заводы (НПЗ) и нефтехимия. Характерны огромные тепловые нагрузки (сотни МВт), агрессивные среды требуют применения специальных материалов, критична бесперебойная работа. Нужно учитывать требования по взрывопожаробезопасности и особенности работы с высококипящими и застывающими средами.
- Центры обработки данных (ЦОД) и майнинговые фермы. Ключевые требования — точность поддержания температуры и влажности в узком диапазоне, максимальная энергоэффективность (низкий PUE) и абсолютная отказоустойчивость. Проекты ЦОД все чаще включают системы с чиллерами и фрикулингом для минимизации затрат на охлаждение.
- Холодильные склады и логистические центры. Поддержание разных температурных режимов в различных камерах. Важно обеспечить минимальный перепад температур при разгрузке/загрузке. Часто применяются системы с малой заправкой хладагентом (R717, R290) и тепловыми трансформаторами для утилизации тепла.
- Пищевая промышленность и сельское хозяйство. Учитываются требования СанПиНов к условиям хранения и переработки продуктов. Системы должны быть устойчивы к агрессивной среде (аммиак, сероводород, влажность) и обеспечивать как технологическое охлаждение продуктов, так и кондиционирование помещений.
- Горнодобывающие предприятия. Специфика включает глубокие рудники и карьеры, где требуется охлаждение воздуха для создания безопасных условий труда. Проектирование должно учитывать высокую запыленность и большие перепады высот, что усложняет гидравлические расчеты.
- Торговые и спортивные комплексы. Важны комфортные условия для посетителей, низкий уровень шума и эстетичность размещения внутренних блоков. Для решения этих задач проектируются системы с чиллером и фанкойлами, а также с центральными кондиционерами.
Стоимость проектирования и авторский надзор
Стоимость проектирования систем холодоснабжения в Москве и регионах зависит от сложности объекта, его мощности, типа оборудования, необходимости резервирования и объема разрабатываемой документации. Проектирование сложных систем с водяным охлаждением и фрикулингом обходится дороже простых фреоновых систем из-за необходимости разработки более сложных гидравлических схем и автоматики.
Контроль качества включает экспертизу проектной документации. Важнейшей частью процесса является авторский надзор, который осуществляет проектная организация для контроля соответствия монтажа разработанным решениям.
Преимущества проектирования в компании «АГК»
Многолетний опыт компании «АГК» в реализации сложных проектов автономного энергоснабжения и температурного контроля позволяет предлагать оптимальные инженерные решения для объектов любой сложности. Проектный отдел компании сопровождает проект на всех этапах: от технической консультации и разработки концепции до авторского надзора и пусконаладочных работ. Ключевые преимущества работы с «АГК»:
- Комплексный подход. Разработка проектов, включающих не только системы холодоснабжения, но и электрогенерацию (дизельные и газопоршневые установки) для обеспечения полной автономии объекта.
- Модульность решений. Применение стандартизированного, предварительно протестированного оборудования позволяет существенно сократить сроки проектирования и монтажа.
- Учет специфики. Инженеры компании имеют успешный опыт проектирования для НПЗ, объектов нефтехимии, ЦОД, горнодобывающих предприятий и агропромышленного комплекса.
- Арендная модель. Компания предлагает гибкие условия с оплатой за фактически использованную мощность, включая сезонный и переменный графики. Это позволяет заказчику избежать значительных капитальных затрат.
Проектирование систем холодоснабжения — серьезная инженерная задача на стыке термодинамики, автоматики и материаловедения. Просчеты здесь стоят дорого, поэтому проект должен опираться на точные расчеты, требования ГОСТ и возможности современных САПР. Только глубокий анализ исходных данных позволяет создать по-настоящему надежную, безопасную и экономичную систему, которая не подведет в критический момент.
